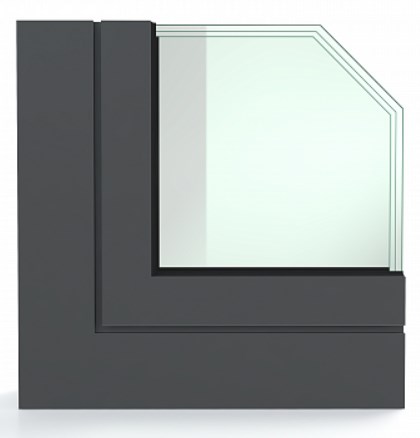

RW 71 SL Система оконная с повышенной термоизоляцией

Оконно-дверная серия RW 71 – это система с повышенным вниманием к вопросам теплоизоляции помещений и удобству эксплуатации. Система устойчива к различного рода механическим повреждениям и неблагоприятному воздействию окружающей среды. Благодаря специально разработанным EPDM-уплотнителям с «усиками» значительно сокращаются тепловые потери и предотвращается появление сквозняков. Рациональная технология изготовления и монтажа и высокие показатели термо- и шумоизоляции «тёплой» серии RW 71 гарантируют максимальный комфорт в помещении.

Преимущества

• Оконно-дверная серия RW 71 имеет базовый размер 71 мм для рамы и 79 мм для створки. В качестве заполнения в конструкциях серии могут быть использованы стеклопакеты либо сэндвич-панели толщиной от 12 до 62 мм.
• Заполнение устанавливается на специальные подкладки и фиксируется штапиками, обработка которых производится под углом 90°. Не допускается свободное перемещение заполнения в составе конструкции.

В основе системы — комбинация из двух алюминиевых профилей, соединенных между собой с помощью двух термовставок шириной 34 мм из армированного стекловолокном полиамида.

Термовставки в составе системы изготавливаются из полиамида с 25% стекловолокна. Этот материал характеризуется низкой теплопроводностью и гарантирует высокую точность размеров и формы, прочность и устойчивость к старению.

Многокамерный центральный уплотнитель из EPDM в «тёплой» оконно-дверной серии RW 71 обеспечивает высокий уровень герметичности и теплоизоляции.

В системах серии RW 71 предусмотрено изготовление скрытой створки для встроенных в фасад оконных блоков. Это существенно упрощает конструкцию, улучшает внешний вид фасада и минимизирует тепловые потери.

• Видимая ширина профилей рамы 50-150 мм; видимая ширина профилей створок 65-85 мм.
• Специально разработанный подставочный профиль в «тёплых» оконных сериях служит для облегчения монтажа оконных блоков, а также для улучшения герметичности и увеличения теплотехнических характеристик зоны примыкания нижней части окна к проёму. Данный профиль универсален – допускается использование как с окнами серии RW 64, так и с окнами серии RW 71.
• Системы эксплуатируются в интервале температур от -50 до +80 °C.
• Паз профиля рамы 14/18 мм («Европаз»); паз профиля створки 15/20 мм («Европаз»).

Все элементы крепления изготовлены из нержавеющей стали. Это исключает процесс коррозии и повышает устойчивость к погодным условиям, следовательно, фасадные конструкции прослужат длительное время с сохранением своих прочностных качеств и изначального внешнего вида.

В системе имеется специально разработанная фасадная рама, облегчающая монтаж оконного блока в стоечно-ригельный фасад. Такое решение позволило сделать внешнюю поверхность стеклопакета окна в одной плоскости со стеклопакетом, встроенным в фасад.

Специально разработанный подставочный профиль в «тёплых» сериях служит для облегчения монтажа оконных блоков, а также для улучшения герметичности и увеличения теплотехнических характеристик зоны примыкания нижней части окна к проёму. Данный профиль универсален – допускается использование как с окнами серии RW 64, так и с окнами серии RW 71: Поворотно-откидные, штульповые, верхнеподвесные, среднеподвесные, скрытые.

Характеристики RW 71 SL

• Монтажная глубина для створки 45 мм
• Монтажная глубина для рамы 106 мм
• Видимая ширина профилей рамы 50,5 мм
• Видимая ширина профилей створок 75 мм
• Видимая ширина рама-створка 117 мм
